余壓監控系統簡介
消防應急疏散余壓監控系統由下列設備組成：
消防應急疏散余壓監控器（以下簡稱余壓監控器）；
消防應急疏散余壓控制器（以下簡稱余壓控制器）；
消防應急疏散余壓探測器（以下簡稱余壓探測器）；
消防應急疏散電動泄壓風閥執行器（以下簡稱風閥執行器）

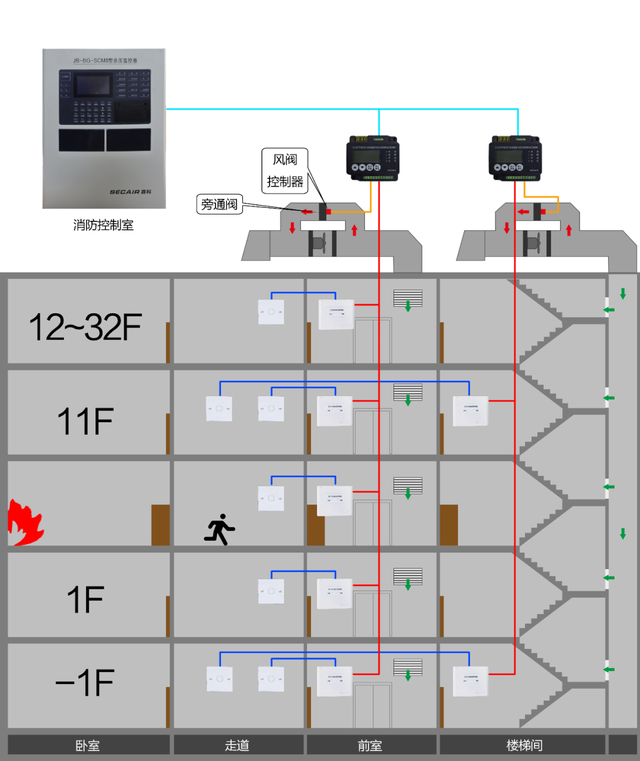

針對各類機械加壓送風系統的應用特點,SC560智能余壓監控系統,是集工業計算機技術、通訊、抗電磁干擾、數字傳感技術及消防二總線于一體的智能化系統。采用高靈敏度壓力信號傳感器,24小時實時自動巡檢并采集監控區域壓力變化等工作狀態,對超壓等故障發出報警信號并記錄。當防煙樓梯間或前室余壓值達到超壓監控值時,SC560-T02余壓探測器發出報警信號,SC560-K01余壓控制器打開加壓風機風管上的旁 通閥泄壓;余壓回落到正常區間值后,余壓探測器發出信號,余壓控制器關閉旁通閥,通過控制旁通泄壓閥的開啟,來保持余壓值穩定在規范要求的區間值內，系統具有實時性、數字化、智能化,自動化連續監控的特點。
SC560智能余壓監控系統由SC560-T02余壓探測器、SC560-K01余壓控制器、SC560-Z01風閥執行器、系統監控專用軟件等部分或全部沒備組成,完全滿足并高于GB51251《建筑防煙排煙系統技術標準》、GB50016建筑設計防火規范》和GB50098《人民防空工程設計防火規范》等相關國家標準中的功能需求。
1、SC560ZJ-G余壓監控器
1、1 產品特點
● 滿足并高于國家標準GB51251-2017《建筑防煙排煙系統技術標準》的要求;
● 系統主要由SC560ZJ-G余壓監控器、SC560-K01余壓控制器、SC560-Z01風閥執行器、SC560-T02余壓探測器等部分組成；
● SC560ZJ-G最大可接 64臺SC560-K01,每臺控制器最大可接128臺SC560-T02,系統最大通信容4096點;
● 可提供單臺SC560ZJ-G監控器直接管理和多臺SC560ZJ-G監控器聯網管理兩種應用方案;
● 系統采用無極性二總線連接,節省施工線纜成本,設備接線簡單便捷。
1、2 技術參數
2、SC560-K01余壓控制器
● 完全滿足并高于國標GB51251《建筑防煙排煙系統技術標準》及GB50016《建筑設計防火規范》等相關國家標準中的功能要求;
● 與SC560-T02余壓探測器之間采用消防二總線通信及供電,僅使用NHRVS-2×1.5mm 通信線, 500米內并聯(T接)連接管理128臺SC560-T02余壓探測器,節省施工和線纜成本；
● 采用集中供電方式,給SC560-T02余壓探測器提供DC24V安全電壓供電,確保系統穩定和人身安全;
● 實時監控所有被監測區域的壓力工作狀態和故障報警信息,并將工作狀態和超壓報警信息上傳給消防控制室SC560ZJ-G監控器；
● 精準持續控制旁通泄壓閥的開、閉角度,控制余壓值在規范要求的區間值內;
● 與監控器配接,靈活構建大容量余壓監控系統,適應建筑應用需求。
3、SC560-Z01風閥執行器
● 完全滿足并高于國標GB51251《建筑防煙排煙系統技術標準》及GB50016《建筑設計防火規范》等相關國家標準中的功能要求;
● 接收余壓控制器命令,控制調節旁通泄壓閥的開、閉角度;
● 可選擇旋轉角度,萬能轉接頭,設置獨立的運行時間,具有手動控制按鈕;
● 采用DC24V工作電壓,確保系統穩定和人身安全。
4、SC560-T02余壓探測器
● 完全滿足并高于國標GB51251《建筑防煙排煙系統技術標準》及GB50016《建筑設計防火規范》等相關國家標準中的功能要求;
● 實時監測區域內余壓值、溫度值;實時漢字液晶顯示余壓值、溫度值及工作狀態;
● 具有唯一地址編碼并自帶總線隔離器,通過余壓控制器遠程設定SC560-T02余壓探測器的地址編碼及故 障報警參數,方便系統調試及后期維護使用;
● 結構簡單靈活,安裝方便利于施工,具有壓差校驗功能;
● 與SC560-K01余壓控制器之間采用消防二總線通信及供電,僅使用NHRS-2×1.5mm2通信線,節省施工和線纜成本;
● 采用DC24V工作電壓,確保系統穩定和人身安全。
